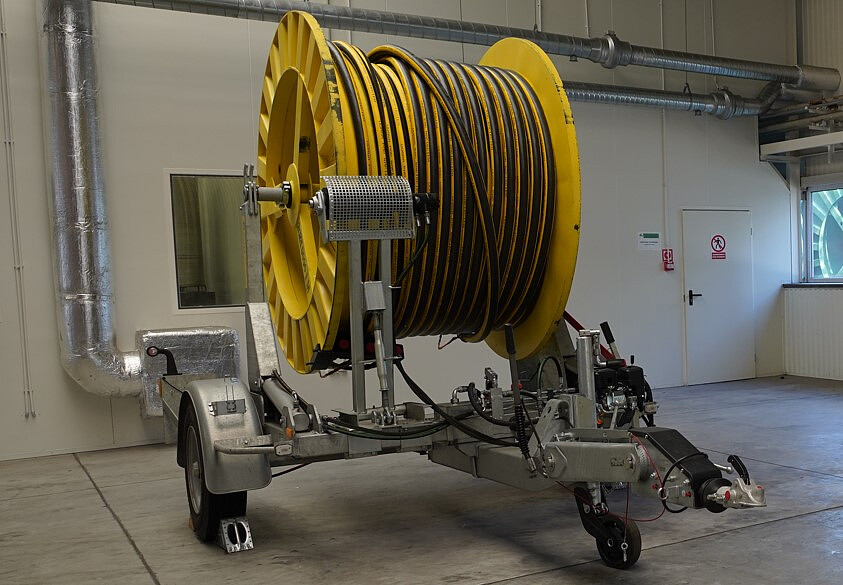

To mobilna linia kablowa średniego napięcia stanowiąca kompleksowe rozwiązanie TFKable dla profesjonalnej energetyki
Rozwiązanie minimalizuje czas wyłączenia prądu podczas planowanych remontów lub podczas awarii sieci elektroenergetycznej.
![easy1.jpg [114.24 KB]](https://www.tele-fonika.com/storage/image/core_files/2025/4/8/f20f7667791f1ffa1e853cfc85153dac/jpg/tfkable/preview/easy1.jpg)
| Materiał izolacyjny | HEPR |
| Rodzaj powłoki zewnętrznej | PVC |
| Napięcie znamionowe Uo/U | 12/20 kV |
| Przekroje żyły roboczej | 3x35 mm2 |
| Przekroj żyły powrotnej | 16 mm2 |
| Typ żyły roboczej | Klasa 5 |
| Średnica kabla | 60 mm |
| Promień gięcia | 0,7 m |
| Wartość napięcia probierczego przemiennego | 42 kV AC/ 5 min |
| Obciążalność długotrwała w normalnych warunkach | 200 A |
| Zakres temperatur stosowania | Od -10ºC do +50ºC (±5ºC) |
| Odporność w zakresie rozprzestrzeniania ognia | PE-EN 60332-3-23 |
| Odporność na promieniowanie UV | PN-HD 605; 2.4.16 |
| Zgodność z normą w zakresie badania typu systemu | PN-HD 620 S2:10C |
| Kabel przystosowany do wielokrotnego przewijania | ≥ 50 |

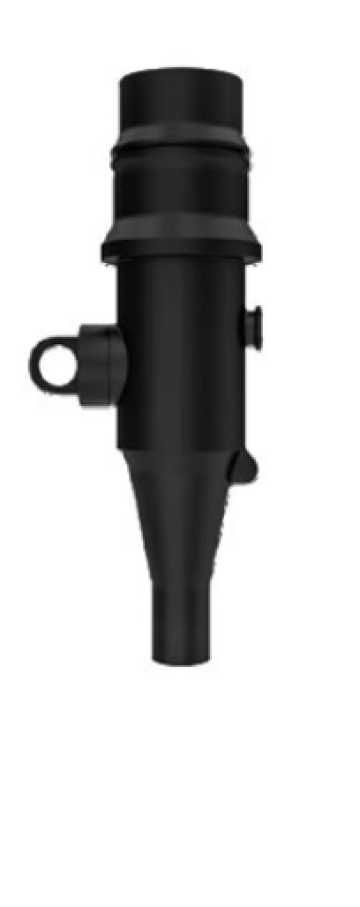

| Kabel obustronnie zakończony głowicami konektorowymi prostymi na interfejs A250A |
+ |
| Długość odcinka na bębnie | < 250 m |
| Materiał izolacyjny | HEPR |
| Rodzaj powłoki zewnętrznej | PVC |
| Napięcie znamionowe Uo/U | 12/20 kV |
| Przekroje żyły roboczej | 1x35 mm² |
| Przekrój żyły powrotnej | 16 mm² |
| Typ żyły roboczej | Klasa 5 |
| Średnica kabla | 28 mm |
| Promień gięcia | 0,45 m |

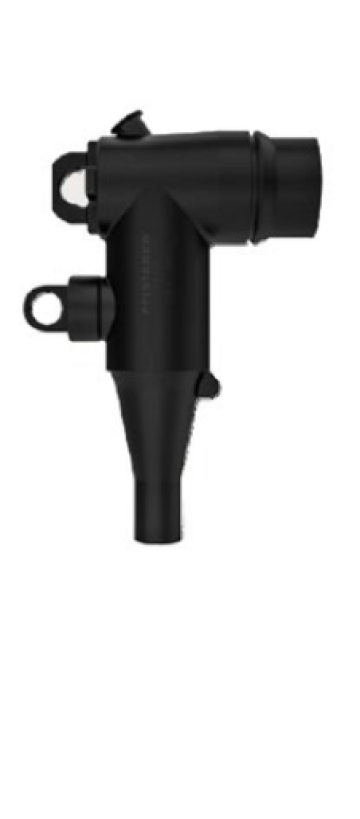

| Trzy odcinki kabla zakończone z jednej strony głowicami konektorowymi prostymi a z drugiej strony głowicami konektorowymi kątowymi |
Zestaw 1 |

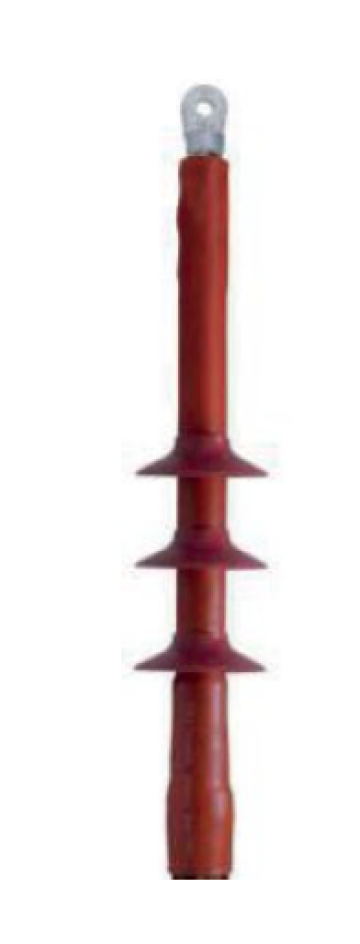

| Sześć odcinków kabla zakończone z jednej strony głowicami konektorowymi prostymi a z drugiej strony głowicami napowietrznymi elastycznymi |
Zestaw 2 |

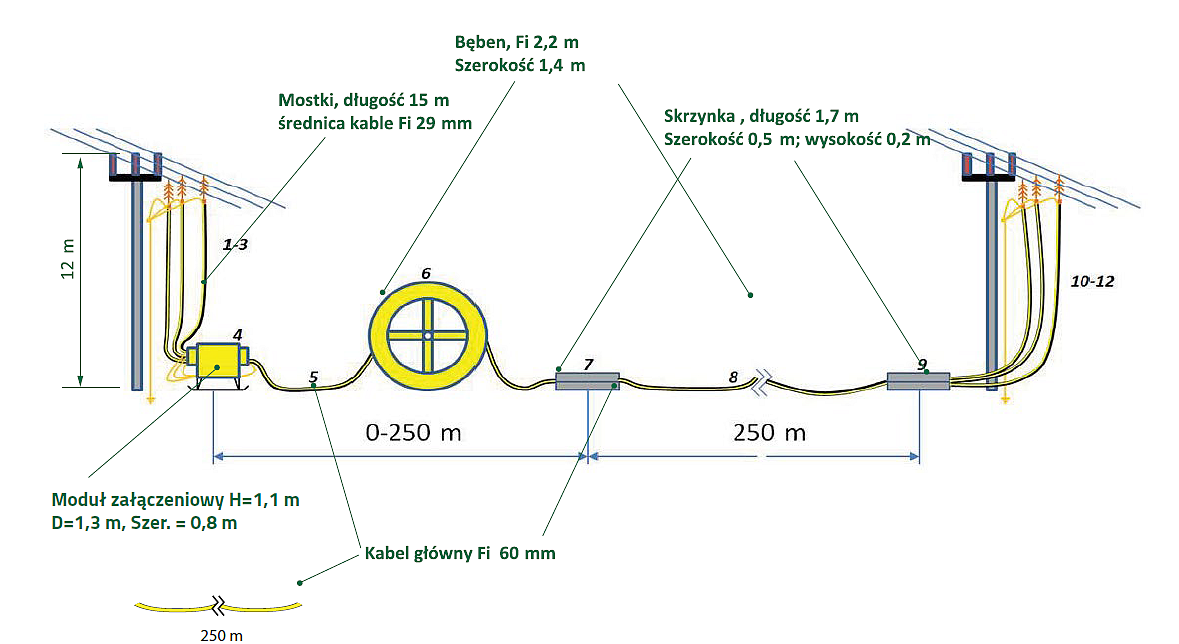

| Długość mostka kablowego | 15 m |
| Zabezpieczenie mostków kablowych na czas magazynowania | Skrzynie z tworzywa sztucznego |
Charakterystyka:

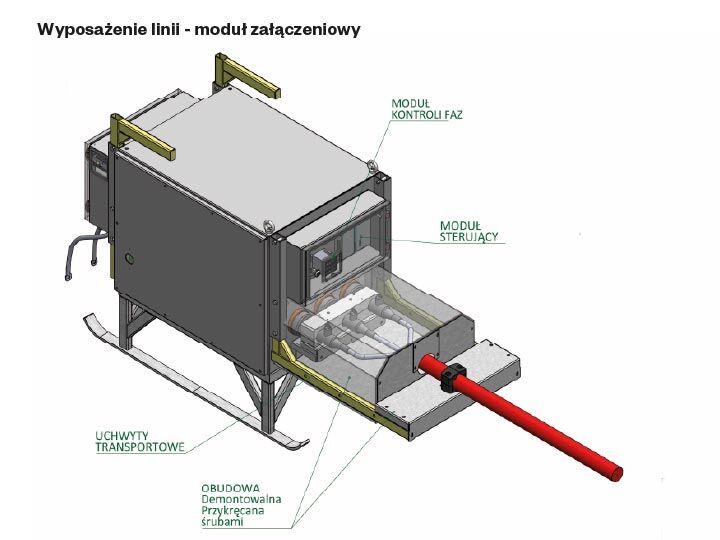

Orientacyjne wymiary modułu:
Charakterystyka
| Napięcie maksymalne (Um) | 24 kV |
| Napięcie impulsowe (Uimp) | 125 kV |
| Długotrwały prąd obciążenia | 250 A |
| Prąd przeciążeniowy (<8 godzin) | 300 A |
| Prąd zwarciowy (1 sek) | <12,5 kA |
Charakterystyka
| Napięcie maksymalne (Um) | 24 kV |
| Napięcie impulsowe (Uimp) | 125 kV |
| Długotrwały prąd obciążenia | 250 A |
| Prąd przeciążeniowy (<8 godzin) | 300 A |
| Prąd zwarciowy (1 sek) | <12,5 kA |
Charakterystyka
| Napięcie maksymalne (Um) | 24 kV |
| Napięcie impulsowe (Uimp) | 125 kV |
| Długotrwały prąd obciążenia | 250 A |
| Prąd przeciążeniowy (<8 godzin) | 300 A |
| Prąd zwarciowy (1 sek) | <12,5 kA |
Charakterystyka
| Napięcie maksymalne (Um) | 24 kV |
| Napięcie impulsowe (Uimp) | 125 kV |
| Długotrwały prąd obciążenia | 250 A |
| Prąd przeciążeniowy (<8 godzin) | 300 A |
| Prąd zwarciowy (1 sek) | <12,5 kA |
